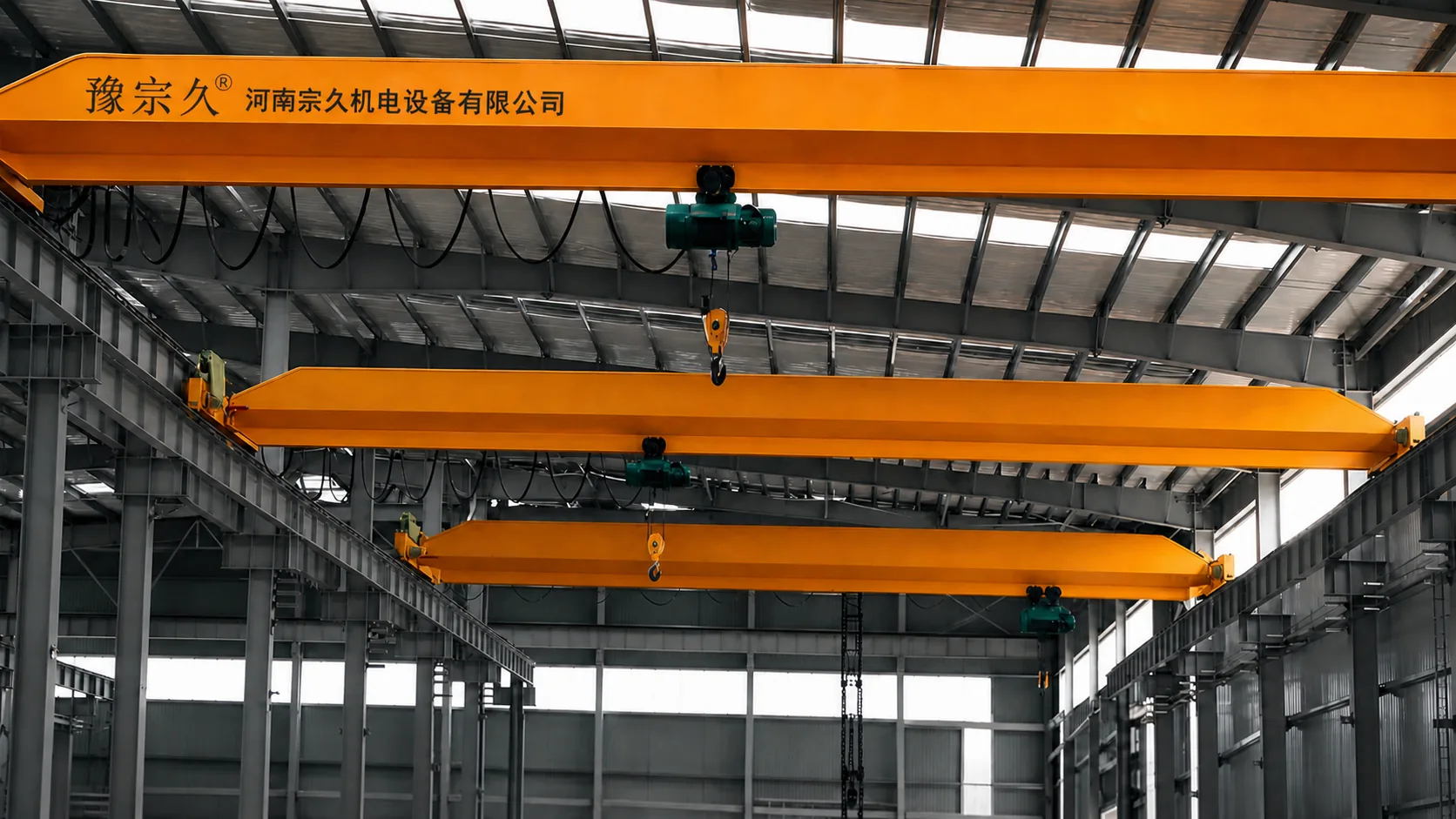

ZONGJIU / LIFTING MOTORS

河南宗久机电设备有限公司

每一次起落，
都有宗久动力。

主起升、运行行走、软起动制动。
三大系列，匹配不同起重工况。

查看产品与参数 ↗

3 大产品系列0.2–18.5 kWB5 法兰安装

全系列产品实拍ZD / ZDY/ZDM / YDE

1.5 kW主起升 ZD

4.5 kW主起升 ZD

7.5 kW主起升 ZD

18.5 kW主起升 YDE

1.5 kW大盘 YDE

2.2 kW大盘 YDE

2.2 kW特大盘 ZDY

0.4 kW小盘 ZDY

0.8 kW小盘 ZDY

0.8 kW大盘 ZDY

2.2 kW大盘 ZDY

2.2 kW特大盘 · 高脖

主起升 · 运行行走 · 软起动制动探索系列 ↓

PRODUCT COLLECTION

同系列，一起看。
选型更清楚。

按应用选择系列，再核对功率和法兰规格。
点击产品查看不同角度，下方查阅性能与安装尺寸。

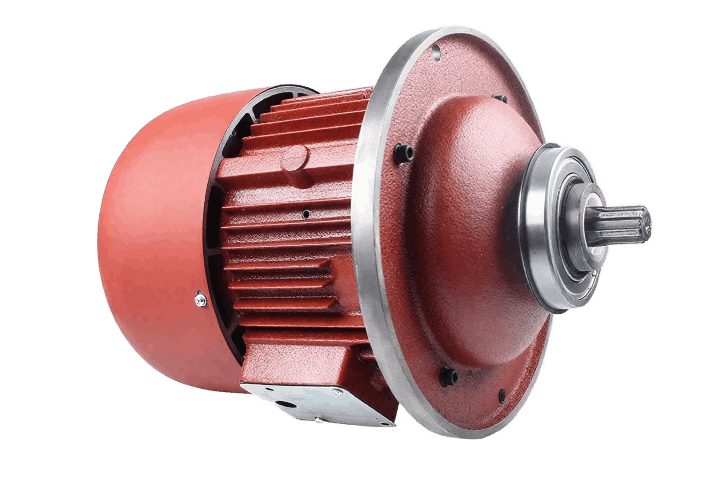

主起升电机系列

ZD 是主起升电机，面向载荷起升工况提供较大的起动转矩和可靠制动，选型需同时核对起升载荷、倍率、速度与工作制。

0.8–18.5 kW系列资料覆盖功率ZD 使用&维护说明书 ↗

MODEL DATA / ZD

性能与安装尺寸

PERFORMANCE10 个规格记录可横向滑动查看全部列 →

型号	功率 kW	电流 A	转速 r/min	起动转矩比	起动电流 A	效率 %	cosφ	磁拉力 kg	制动力矩 N·m
ZD₁21-4	0.8	2.4	1380	2.5	13	70	0.72	24	8.34
ZD₁22-4	1.5	4.3	1380	2.5	24	72	0.74	36	16.67
ZD₁31-4	3.0	7.6	1380	2.7	42	79	0.77	74	34.32
ZD₁32-4	4.5	11	1380	2.7	60	78	0.80	98	49.03
ZD₁41-4	7.5	18	1400	3.0	100	79	0.80	153	83.3
ZD₁51-4	13	30	1400	3.0	165	80	0.82	198	147.1
ZD₁51-6	13	33	930	2.8	170	81	0.82	198	147.1
ZD₁52-6	13	32.5	960	2.8	170	82	0.82	210	252
ZD₁52-4	18.5	42	1400	3.0	229	82	0.82	210	252
ZD₁52-6	18.5	43	960	2.8	202	84	0.83	250	390

ZD法兰安装尺寸示意图 — **ZD 法兰安装尺寸代号**选型时请同时核对法兰盘、轴伸和总长，最终以确认图为准。

B5 FLANGE DIMENSIONS12 个规格记录可横向滑动查看全部列 →

型号 / 法兰	功率 kW	轴伸 P	D	D1	D2	E	A	B	H	n-S	α	AC	L	K	T	N
ZD₁21-4	0.8	6×16h15×20e9×4c11	Φ196	Φ177	Φ220h9	22	60	70.5	17	4-Φ9	45°	110	328	74	63	M5
ZD₁22-4	1.5	6×16h15×20e9×4c11	Φ205	Φ179	Φ235h9	22	60	71.5	17	4-Φ13	45°	110	367	74	63	M5
ZD₁31-4	3.0	6×23h15×28e9×6c11	Φ260	Φ220	Φ290h9	30	81	103.5	18	4-Φ13	45°	145	434	74	63	M5
ZD₁32-4	4.5	6×23h15×28e9×6c11	Φ286	Φ223	Φ320h9	30	81	94.5	18	4-Φ13	45°	145	449	74	63	M5
ZD₁32-4 · E	4.5	10×28h15×35e9×4c11	Φ290	Φ223	Φ320h9	30	83	100	25	4-Φ13	45°	145	462	74	63	M5
ZD₁41-4	7.5	10×28h15×35e9×4c11	Φ340	Φ260	Φ380h9	35	97	118.5	25	4-Φ17	45°	172	542	74	63	M5
ZD₁51-4	13	10×32h15×40e9×5c11	Φ415	Φ300	Φ455h9	40	137	169.5	26	4-Φ17	45°	170	638	85	120	M6
ZD₁51-6	13	10×32h15×40e9×5c11	Φ415	Φ300	Φ455h9	40	137	169.5	26	4-Φ17	45°	170	638	85	120	M6
ZD₁52-6	13	10×32h15×40e9×5c11	Φ415	Φ300	Φ455h9	40	137	169.5	30	4-Φ17	45°	170	687	85	120	M6
ZD₁52-4 · K	18.5	10×36h15×45e9×5c11	Φ415	Φ300	Φ455h9	55	168	187	33	4-Φ17	45°	170	722	85	120	M6
ZD₁52-4 · C	18.5	10×36h15×45e9×5c11	Φ490	Φ450h9	Φ530	55	160	187	25	4-Φ17	45°	170	714	85	120	M6
ZD₁62-6	18.5	10×42h15×52e9×6c11	Φ500	Φ460h9	Φ550	55	175	200	27	6-Φ19	30°	197	744	85	120	M6

参数沿用企业电子画册，图片展示对应实拍款式。实际供货仅采用 B5 法兰安装；不同功率与盘型请以合同、确认图及产品铭牌为准。查看企业电子画册 ↗

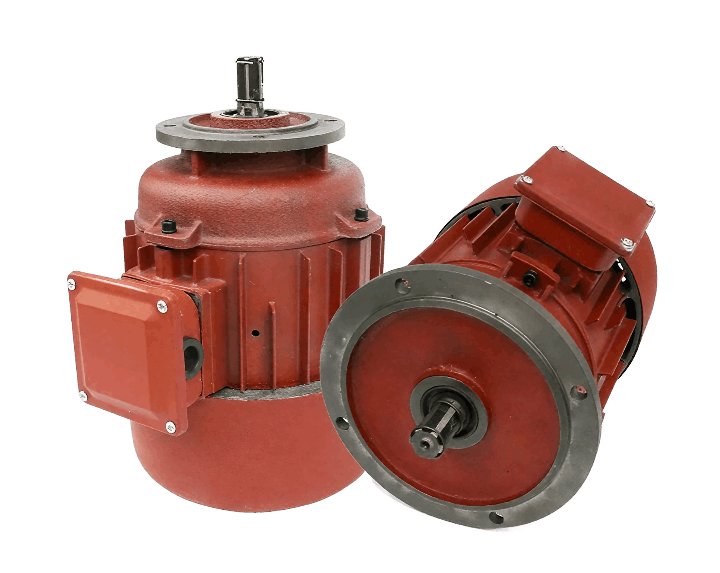

ZDY

ZDY/ZDM 运行行走电机系列

ZDY 与 ZDM 均用于起重设备的运行行走，分别适配不同的电动葫芦及起重机设备；请按配套设备、功率、工作制及法兰规格选择具体型号。

0.2–7.5 kW系列资料覆盖功率ZDY 使用&维护说明书 ↗

查看型号

MODEL DATA / ZDY/ZDM

性能与安装尺寸

PERFORMANCE14 个规格记录可横向滑动查看全部列 →

型号	功率 kW	电流 A	转速 r/min	起动转矩比	起动电流 A	效率 %	cosφ	磁拉力 kg	制动力矩 N·m
ZDY₁ 11-4	0.2	0.72	1380	2.0	4	65	0.64	10.2	—
ZDY₁ 12-4	0.4	1.4	1380	2.0	7	67	0.72	15	—
ZDY₁ 21-4	0.8	2.4	1380	2.5	13	70	0.72	24	—
ZDY₁ 22-4	1.5	4.3	1380	2.5	24	72	0.74	36	—
ZDY₁ 23-4	2.2	6.0	1380	2.7	33	74	0.75	48	—
ZDY₁ 31-4	3.0	7.6	1380	2.7	42	79	0.77	74	—
ZDY₁ 32-4	4.5	11	1380	2.7	62	78	0.80	98	—
ZDY₁ 41-4	7.5	18	1400	3.0	100	79	0.80	153	—
ZDM₁ 11-4	0.2	0.72	1380	2.0	4	65	0.64	10.2	1.86
ZDM₁ 12-4	0.4	1.6	1380	2.0	7	67	0.72	15	4.41
ZDM₁ 21-4	0.8	2.4	1380	2.5	13	70	0.72	24	8.34
ZDM₁ 22-4	1.5	4.3	1380	2.5	24	72	0.70	36	16.67
ZDM₁ 23-4	2.2	6.0	1380	2.7	33	74	0.75	48	26.67
ZDM₁ 31-4	3.0	7.6	1380	2.7	42	79	0.77	74	34.32

ZDY法兰安装尺寸示意图 — **ZDY 法兰安装尺寸代号**选型时请同时核对法兰盘、轴伸和总长，最终以确认图为准。

B5 FLANGE DIMENSIONS16 个规格记录可横向滑动查看全部列 →

型号 / 法兰	功率 kW	轴伸 P	D	D1	D2	D3	A	B	C	H	L1	L
ZDY₁ 11-4	0.2	三角花键 D=15 Z=36 / 4×12h15×15e9×4c11	Φ90	Φ75h7	Φ7	Φ110	25	15	22	8	85	263
ZDY₁ 12-4	0.4	三角花键 D=15 Z=36 / 4×12h15×15e9×4c11	Φ90	Φ75h7	Φ7	Φ110	25	15	22	8	85	283
ZDY₁ 21-4	0.8	三角花键 D=18 Z=36 / 6×16h15×20e9×4c11	Φ120	Φ100h7	Φ9	Φ140	28	20	24	10	110	337
ZDY₁ 22-4	1.5	三角花键 D=18 Z=36 / 6×16h15×20e9×4c11	Φ120	Φ100h7	Φ9	Φ140	28	20	24	10	110	375
ZDY₁ 21-4 · 大法兰	0.8	6×21.9h15×25f9×6d11	Φ200	Φ180h7	Φ11	Φ220	34	11.5	30	12	110	337
ZDY₁ 22-4 · 大法兰	1.5	6×21.9h15×25f9×6d11	Φ200	Φ180h7	Φ11	Φ220	34	11.5	30	12	110	375
ZDY₁ 23-4 · 大法兰	2.2	6×21.9h15×25f9×6d11	Φ200	Φ180h7	Φ11	Φ220	34	11.5	30	12	110	405
ZDY₁ 22-4 · 特大盘	1.5	6×21.9h15×25f9×6d11	Φ286	Φ250h7	Φ14	Φ325	40	18	36	12	110	387
ZDY₁ 23-4 · 特大盘	2.2	6×21.9h15×25f9×6d11	Φ286	Φ250h7	Φ14	Φ325	40	18	36	12	110	417
ZDY₁ 31-4	3.0	6×23h15×28e9×6c11	Φ215	Φ180h7	Φ15	Φ250	34	14	30	14	145	419
ZDY₁ 31-4 · 大法兰	3.0	6×21.9h15×25f9×6d11	Φ200	Φ180h7	Φ11	Φ220	34	11.5	30	14	145	419
ZDY₁ 31-4 · 特大盘	3.0	6×21.9h15×25f9×6d11	Φ286	Φ250h7	Φ14	Φ325	40	18	36	14	145	431
ZDY₁ 32-4	4.5	6×23h15×28e9×6c11	Φ265	Φ240js6	Φ15	Φ300	34	14	30	14	145	431
ZDY₁ 32-4 · 大法兰	4.5	6×21.9h15×25f9×6d11	Φ200	Φ180h7	Φ11	Φ220	34	11.5	30	14	145	431
ZDY₁ 32-4 · 特大盘	4.5	6×21.9h15×25f9×6d11	Φ286	Φ250h7	Φ14	Φ325	40	18	36	14	145	443
ZDY₁ 41-4	7.5	10×28h15×35e9×4c11	Φ265	Φ230js6	Φ15	Φ300	39	15	35	16	172	501

ZDY 数据沿用企业电子画册；ZDM 性能依据企业画册历史资料。安装尺寸表为 ZDY，ZDM 安装尺寸请联系确认。实际供货仅采用 B5 法兰安装；不同功率与盘型请以合同、确认图及产品铭牌为准。查看企业电子画册 ↗

YDE

实心转子制动运行电机系列

YDE 负责起重设备的运行行走，具备软起动特性并自带平面摩擦制动器；与 ZDY 分别适配不同的起重机及葫芦设备，选型时应核对功率、极数、盘型、工作制和法兰规格。

0.2–3.0 kW系列资料覆盖功率YDE 使用&维护说明书 ↗

MODEL DATA / YDE

性能与安装尺寸

PERFORMANCE13 个规格记录可横向滑动查看全部列 →

型号	对应功率 kW	堵转转矩 N·m	堵转电流 A	同步转速 r/min	制动力矩 N·m	制动线圈电压 V
YDE 80-4	0.2	2	1.6	1500	1–10	220
YDE 801-4	0.4	4	2.2	1500	1–10	220
YDE 802-4	0.8	8	3.5	1500	1–10	220
YDE 802-4(D)	0.8	8	3.5	1500	1–10	220
YDE 802-4L	0.8	8	3.5	1500	1–10	220
YDE 90L-4	1.5	16	7.5	1500	2–20	220
YDE 90L-4(D)	1.5	16	7.5	1500	2–20	220
YDE 100L1-4	2.2	24	10	1500	3–20	220
YDE 100L2-4	3.0	30	12	1500	3–20	220
YDE 90S-6	0.5	8	4	1000	2–10	220
YDE 90L-6	1.0	12	5	1000	2–10	220
YDE 100L1-6	1.5	23	8.5	1000	3–20	220
YDE 112L2-6	2.2	33	11.5	1000	3–20	220

YDE法兰安装尺寸示意图 — **YDE 法兰安装尺寸代号**YDE 提供小盘、大盘与特大盘等法兰配置；性能表的 YDE 112L2-6 与尺寸表的 YDE 100L2-6 标注存在差异，订货前须以最终确认图为准。

B5 FLANGE DIMENSIONS17 个规格记录可横向滑动查看全部列 →

型号	分类	功率 kW	D	D1	D2	A	E	H	L1	L	AD	AC	S	P
YDE 80-4	小盘	0.2	Φ90	Φ75h7	Φ110	15	22	10	40	320	123	Φ156	Φ7	4×12h15×15e9×4c11
YDE 801-4	小盘	0.4	Φ90	Φ75h7	Φ110	15	22	10	40	320	123	Φ156	Φ7	4×12h15×15e9×4c11
YDE 802-4	小盘	0.8	Φ120	Φ100h7	Φ140	20	24	12	48	355	123	Φ156	Φ9	6×16h15×20e9×4c11
YDE 90L-4	小盘	1.5	Φ120	Φ100h7	Φ140	20	24	12	48	402	128	Φ165	Φ9	6×16h15×20e9×4c11
YDE 90S-6	小盘	0.5	Φ120	Φ100h7	Φ140	20	24	12	48	352	155	Φ165	Φ9	6×16h15×20e9×4c11
YDE 802-4(D)	大盘	0.8	Φ200	Φ180h7	Φ220	12	30	15	46	325	123	Φ156	Φ11	6×21.9h15×25f9×6d11
YDE 802-4L	大盘	0.8	Φ200	Φ180h7	Φ220	12	30	15	46	325	123	Φ156	Φ11	6×21.9h15×25f9×6d11
YDE 90L-4(D)	大盘	1.5	Φ200	Φ180h7	Φ220	12	30	15	46	371	128	Φ165	Φ11	6×21.9h15×25f9×6d11
YDE 100L1-4	大盘	2.2	Φ200	Φ180h7	Φ220	12	30	15	46	386	145	Φ196	Φ11	6×21.9h15×25f9×6d11
YDE 100L2-4	大盘	3.0	Φ200	Φ180h7	Φ220	12	30	15	46	416	145	Φ196	Φ11	6×21.9h15×25f9×6d11
YDE 802-4(B)	特大盘	0.8	Φ286	Φ250h7	Φ325	18	36	15	58	341	123	Φ156	Φ14	6×21.9h15×25f9×6d11
YDE 90L-4(B)	特大盘	1.5	Φ286	Φ250h7	Φ325	18	36	15	58	383	128	Φ165	Φ14	6×21.9h15×25f9×6d11
YDE 100L1-4(B)	特大盘	2.2	Φ286	Φ250h7	Φ325	18	36	15	58	398	145	Φ196	Φ14	6×21.9h15×25f9×6d11
YDE 100L2-4(B)	特大盘	3.0	Φ286	Φ250h7	Φ325	18	36	15	58	428	145	Φ196	Φ14	6×21.9h15×25f9×6d11
YDE 90L-6	大盘	1.0	Φ200	Φ180h7	Φ220	12	30	15	46	371	155	Φ165	Φ11	6×21.9h15×25f9×6d11
YDE 100L1-6	大盘	1.5	Φ200	Φ180h7	Φ220	12	30	15	46	386	180	Φ196	Φ11	6×21.9h15×25f9×6d11
YDE 100L2-6	大盘	2.2	Φ200	Φ180h7	Φ220	12	30	15	46	416	190	Φ230	Φ11	6×21.9h15×25f9×6d11

MANUFACTURING / 02

精度不是修辞，
是可以被检查的过程。

成熟电机的价值，藏在同心度、转子跳动、材料规格和每一次出厂核对里。这里展示的是企业内部工艺控制目标，最终以检验记录为准。

定子同心加工

定制数控车削定子，企业工艺控制目标为同轴度误差不大于 0.02 mm。

转子动态校验

关键工序采用千分表监测，企业工艺控制目标为转子跳动不大于 0.03 mm。

材料参数透明

按设计选用叠厚与绕组线径，减少因材料规格偏差带来的性能波动。

出厂项目核对

核对空载电流、绝缘电阻与堵转转矩，建立从工序到成品的检查闭环。

APPLICATION / 03

动力不必喧哗，
每一次启停都要笃定。

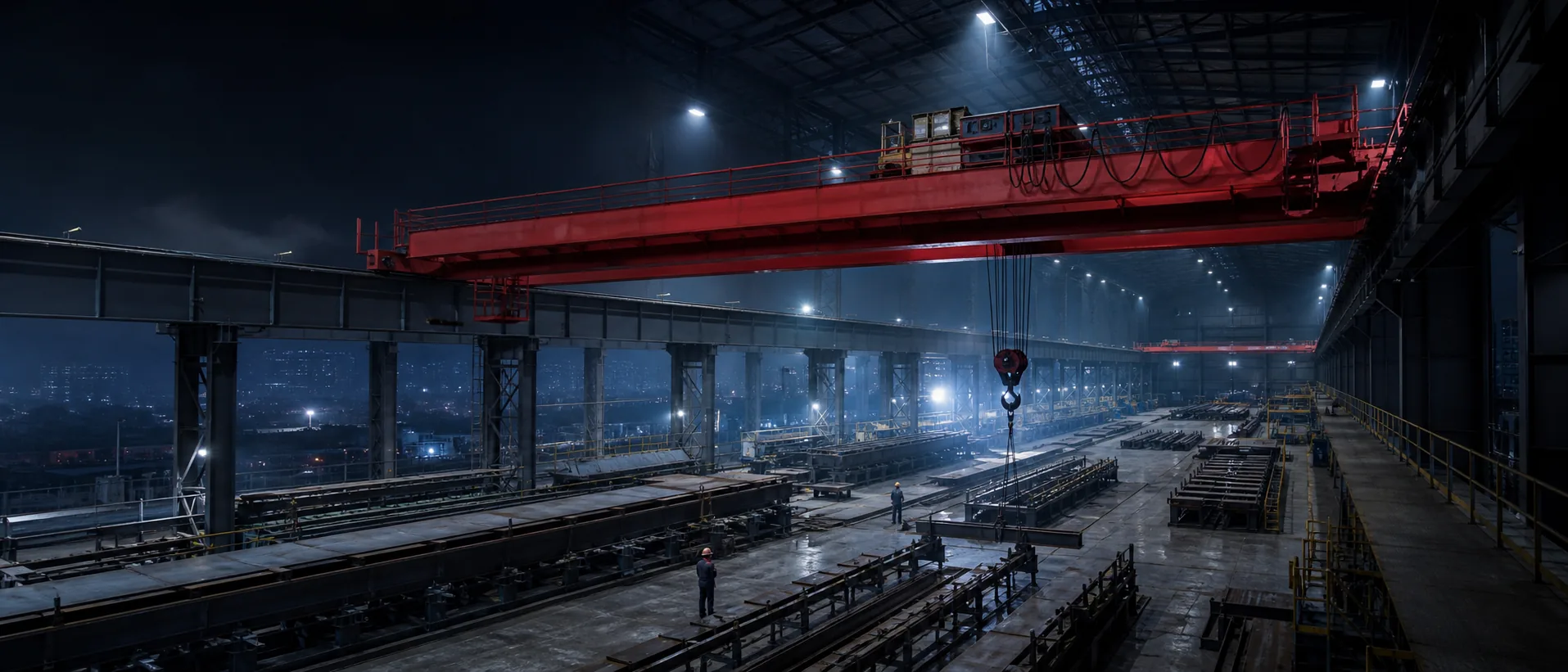

桥式起重机、端梁行走与电动葫芦，是锥形转子电动机发挥价值的典型位置。看得见的是吊运，看不见的是背后的稳定驱动与制动配合。

ZDY/ZDM 运行行走电机

负责运行行走，按配套葫芦设备选用

YDE 软起动运行电机

负责运行行走，适配起重机大车与小车机构

ZD 主起升电机

电动葫芦及主起升机构

SELECTION / 04

选对，比选大更重要。

把下面四项信息告诉选型工程师，就能从“有很多型号”变成一套可核对的选型路径。

01
应用设备桥机、端梁、电动葫芦或其他机构
02
功率与负载目标功率、启停频次与工作制
03
法兰规格小盘、大盘、特大盘及轴伸尺寸
04
使用环境温度、海拔、粉尘与特殊介质

联系选型工程师155 1731 5509拨打电话 ↗

资料口径典型技术条件

额定电源: 380 V / 50 Hz / Y 接
工作制: S4–40%
环境温度: −15 ℃ 至 +40 ℃
使用海拔: 不高于 1000 m
安装形式: B5 法兰安装（IM3001）
示例配置: IP44 / F 级绝缘

本公司产品仅提供法兰安装。不同系列和型号可能存在差异，具体参数以合同、产品铭牌与最终选型确认为准。

QUALITY CHECK / 05

三项出厂核对，
给稳定一份依据。

空载电流

核对三相电流与运行状态，识别异常波动。

绝缘电阻

检查绕组与机壳之间的绝缘状态。

堵转转矩

核对起重启动力矩相关性能，保障工况匹配。
